安裝步驟及方法

  該項目的關鍵點：由于該項目屬于技改項目，系統所服務的各個機庫不能因為該項目的安裝施工而受到影響，該項目安裝時必須考充分考慮該因素而制定安裝步驟。本公司將現場施工分包給具有消防設計與施工壹級、智能建筑施工壹級資質的四川省川江智能建筑工程有限公司廈門分公司施工。

  本次施工的難點有如下兩點

  難點一：由于要保障生產的正常運行，不能一下將四臺同時進行拆換施工，必須是拆一臺，然后安裝一臺的施工步驟，考慮至此我公司在制作機組底座前，會(huì )到現場將測算舊的機組拆后基礎保留殘樣結合新機組承重等因素，設計新機組的底座，須達到將舊機組拆后，能馬上安裝新機組到位，僅需要做二次灌漿，保證機組安裝到位后能在最短時間投入使用，保證消防供水系統的完整性。

  難點二：4#柴油機水泵由于出水口旁有一個維修用閥門，導致舊的機組拆下后不夠空間，不能直接用拖車拖離現場，同時新的機組也不能直接運至安裝位置。受起吊位置限制必須請一臺原裝進口的折臂隨車吊，方能將拆下舊設備吊出，以及將新設備安放置于安裝位置。

  拆機和安裝機組的順序，首先拆裝四號機組然后三號機依此類推。

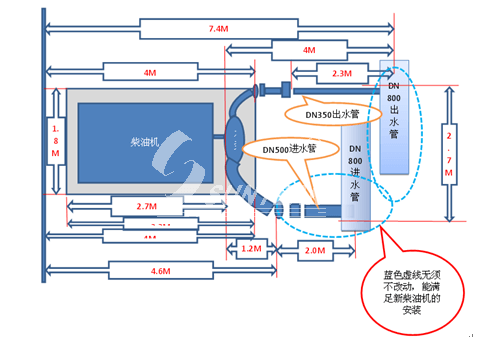

  （現場單泵組示意圖）

  6.1將新機組進行拆箱檢查柴油機水泵機組、數字定壓控制系統、恒揚程止回閥設備等應無損壞；

  6.2舊機組還能正常開動，首先啟動機組運行五至十分鐘，然后將控制箱內部電源全部切斷，蓄電池拆除；

  6.3將機組外置燃油箱內、柴油機回油管內以及油泵內的所有柴油排放至準備好的油桶內，排放干凈后將外置燃油箱與機組連接管件全部拆除；

  6.4待機組還維持在能正常排放潤滑油溫度時，將柴油機內所有潤滑油排放至準備好的廢油桶內；

  6.5將柴油機內內冷卻循環水、外冷卻循環水及水箱內的冷卻水排放至準備好的裝污水水桶內；

  6.6同時施工的有拆風扇水箱段與墻體連接風管，拆排煙管、外置燃油箱、控制箱；

  6.7填補拆風管和風門后墻體所留下的孔洞，與業主協商是保留其百葉窗式還是直接用磚頭砌回；

  6.8關閉水泵進出水口閥門，然后將水泵端連接法蘭拆除、拆水泵與柴油機連接盤、地腳螺栓雞支座；

  6.9將準備好的兩臺6寸手臺式自吸污水泵，放置施工現場旁邊待命，防止因維修閥無法關嚴實漏水而令機房積水；

  6.10再次核對新機組泵出入口以及加恒揚程止回閥尺寸，關閉系統維修閥，將管件調整至新機組合適尺寸，將準備好的孔板分別焊接與管道上防止漏水；

  6.11將已經拆卸完畢的舊機組起吊離開現場；

  6.12基礎找平，挖排水地溝以及敷設控制信號線以及市電電源線溝，做好鋪設線路準備；

  6.13將新機組機架安防好，后將新機組起吊至安防位置，把地腳螺栓插入底座上的螺孔,把數字定壓柴油機水泵組放在基礎上，用水平儀在軸端或出口端測量水平,在泵腳和基礎靠近地腳螺栓處必須墊墊塊；

  6.14泵調整好水平后，給地腳螺栓灌漿，堅固后均勻地擰緊地腳螺栓，并重新調整水平，然后給底座灌漿；

  6.15校正發動機與水泵軸的同心度，使兩軸成一直線，兩聯軸器外圓上的同軸度允差為0.1毫米，端面間隙沿圓周上的同軸度允差為0.1毫米，端面間隙沿圓周的不均勻允差0.3毫米（連接進出水管路后再分別校核一遍，仍符合上述要求）；

  6.16不要把泵本身作為管路支撐點，管路應在泵的附近設可靠支撐。

  6.17基礎與底座之間保留4～5毫米的間隙，用調整螺釘精確地調整機組并在聯軸器處對中。

  6.18管道安裝程序按工藝程序進行操作先安裝進水管后安裝出水管，機組調平固定在基礎上；

  6.19按設計方向和配置要求進行進出水管上的異徑管、彎頭、軟接焊裝配，清除污物，螺柱固件并制作承托支架固牢；

  6.20按管道配置和實測幾何尺寸逐段焊制并制作管架，當與集管對接段先連結起后再實物配作，取下前面安裝的孔板；

  6.21連結橡膠軟接時用螺桿作定向就位，暫不上緊，待清潔管道后和管架固牢后才對接擰緊，擰緊時，設備不得位移。

  6.22安裝排煙管，排煙管與墻體之間須用防火砂棉隔離，以免由于排煙管的震動傳遞以及熱脹冷縮的應力破壞墻體；

  6.23連接新機組的數字定壓控制箱接線，以及數字定壓至恒揚程止回閥、泡沫泵控制箱、消防中控室內的所有連接線；

  6.24待二次灌漿混泥土完全凝固后，單機開機調試；

  6.25重復6.1~6.23依次對3號、2號、1號機組進行拆裝；

  注：4號機組調試完畢后，對系統的安全泄壓閥進行升級改造更換。

  6.26四臺機組單機調試完畢后，進行四臺機組聯調，四臺機組與中控室聯調。

  安裝要求及使用說明

  7.1不要讓機器暴露在污染的空氣中，例如工地施工的塵粉，金屬塵粉，纖維屑，煙，油煙，蒸發氣體或其他污染；

  7.2在機組安裝周?chē)凶銐虻目臻g，不能以機組的任何地方作為其他設備支撐點；

  7.3限制非設備施工人員進入機房；

  7.4在安裝的全過程中設備必須有防護套保護，能保證免受雨水、雪、風沙、施工過程碰撞、焊接燒傷、人為踩踏；在設備上空安裝其它設備時必須作好防護措施遮蓋設備防止設備受損或進入污物，人員不得站在設備上操作，設備不能承載搭置手腳架和平臺負載力。

  7.5設備在出廠時在排氣管的出口裝有一塊保護用的薄鐵皮，在施工安裝排氣管的過程中禁止拆下（防止施工過程中掉進雜物損害渦輪增壓器），直到設備調試時由工程師取下。

  詳細的使用說明可參閱設備的操作和維修手冊。
