近年隨著航空業的發展，配套的飛機維修機庫已經成為很多航空公司的戰略布局的必須投入了。航空維修機庫的消防標準目前在國內是最嚴格最高要求的一類應用。固定水噴淋滅火系統，泡沫滅火系統等不可缺少的核心部分，但是此類應用由于保護的是飛機，價格高，體積巨大，所以對于消防系統的反應速度和供水的快速要求有著很?chē)栏竦臉藴?。本文結合最新的國內消防標準要求和航空維修機庫特殊的要求為你解開這個高難度項目的消防系統應用之謎。



一.國內標準及執行要求

國內消防泵系統應用的國家標準







GB 6245《消防泵》

●9.9.1.1 應配備兩套蓄電池組,并能實現自動切換。

●9.9.3 超速斷路裝置：設備應配有超速斷路裝置，當柴油機轉速超過其額定轉速15%-20%時，該裝置能使柴油機停車，并且只能人工復位。

●9.9.13 柴油機消防泵組在自動控制功能發生故障的情況下，應能手動操作，保證柴油機消防泵組正常工作。

GB50284-2008《飛機庫設計防火規范》

●8.5.4  對飛機庫的滅火設計要求是快速反應，快速滅火。美國消防協會(huì ) NFPA－409 飛機庫防火標準要求 30s內控制火災，60s 內撲滅火災。所以要求自動滅火。

●9.9.6  消防泵宜由內燃機直接驅動，當消防泵功率較小時，宜由應急柴油發電機供電的電動機驅動。

●9.9.4  泄壓閥是防止水泵超壓的有效措施。泄壓閥的回流管和試泵用的回流管可接至蓄水池。試泵用的回流管上的控制閥是常閉狀態。

●9.9.6  經調查，消防泵由內燃機直接驅動受到使用部門的好評。其優點是省去電氣設備費，節約了投資，免除了機電轉換環節，設備簡化、安全可靠，數臺柴油機消防水泵可同時啟動，縮短了滅火系統的啟動時間，內燃機可自動啟動，使用方便。

GB 27898.1《消防氣壓給水設備》

●5.4.5.1 設備應具有手動巡檢和巡檢提示功能，其巡檢周期應能按需設定，但最長周期不應超過360h。

●5.4.5.3 巡檢時柴油機消防泵應逐臺啟動運行，每臺泵在額定工況下運行時間不應少于2min。

●5.4.5.4 巡檢出現故障應有聲、光報警。

●5.4.6.1 設備操縱柜內應設置運行記錄裝置；

●5.4.6.2 記錄信息內容至少應包括設備出水壓力、報警及故障發生的類別和時間、消防泵組工作狀態等；

●5.4.6.3 記錄信息的采集間隔時間不應超過6h，記錄裝置儲存容量應滿足連續記錄不應小于180d的要求；

●5.4.6.4 記錄裝置應設置標準的數據端口（如USB\RS-485），其內部?jì)Υ鏀祿鼙粚С鲲@示和存放（如SD卡）。

GB 50974《消防及消火栓系統技術規范》

●11.0.2 消防水泵不應設置自動停泵的控制功能，停泵應由具有管理權限的工作人員根據火災撲救情況確定。

●11.0.12 消防水泵控制柜應設置機械應急啟泵功能，并保證在控制柜內的控制線發生故障時由有管理權限的人員在緊急時啟動消防水泵。機械應急啟動時，應確保消防水泵在報警后5min內正常工作。

●11.0.16 巡檢周期不宜大于7d，且應能按需要任意設定。

●11.0.18 消防水泵控制柜應顯示消防水泵工作狀態和工作狀態的輸出端子及遠程控制消防水泵啟動的輸入端子。控制柜應具有自動巡檢可調、顯示巡檢狀態和信號等功能，且對話界面應用漢語語言，圖標應便于識別和操作。

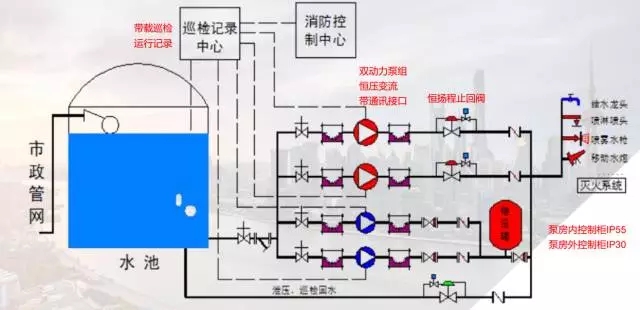

消防泵系統要求





二．系統解決方案

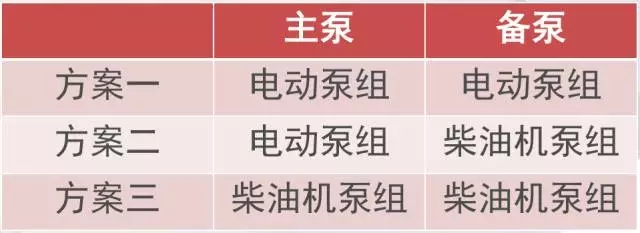

首先看看有什么系統方案可選？





所以最終我們會(huì )選擇方案三，但是為什么呢？下面給您介紹下。



首先是系統的“快”！

（一）如何實現30s內控制火災，60s內撲滅火災（條文：8.4.5）

●當主泵選擇電動泵組時，多臺泵組需要逐臺啟動（啟動電流大，不能同時啟動）每臺啟動后需要一定間隔才能啟動下一臺。

結果：不能滿足30秒內控制火勢，60秒內撲滅火災的要求。

●當主泵選擇柴油機泵組時多臺泵組可以同時啟動，沒有任何時間間隔。

結果：20秒內系統供水可以達到額定工作狀態。





（二）如何實現20s系統達到額定工作狀態？

1.在多臺柴油機消防水泵并聯的大型給水系統中：

●確保每臺水泵在管網壓力大幅度波動的情況下，仍然保持在高效區工作；

●確保每臺水泵在管網壓力大幅度波動的情況下仍然保持在原選型工況點工作，以保證配備的驅動原動機不會(huì )過載（包括水池的水位變化）；

●當某一臺水泵（甚至部分）出現故障而停止運行時，如何確保其余的水泵能保持正常運行 。（防止過載骨牌效應）

2.怎么確保泵組在設定的工作點工作而不受外界影響？

恒揚程閥，通過閥門的調節，控制流量和揚程。否則：流量越大，負載越大，越容易超載停機。

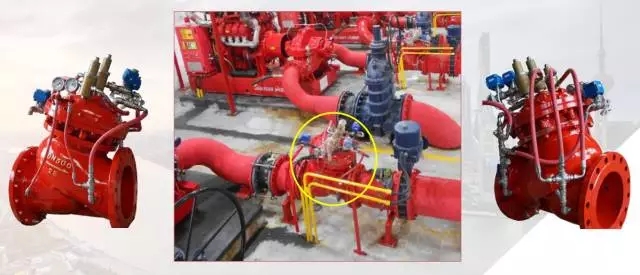

恒揚程止回閥



其次是系統的“準”

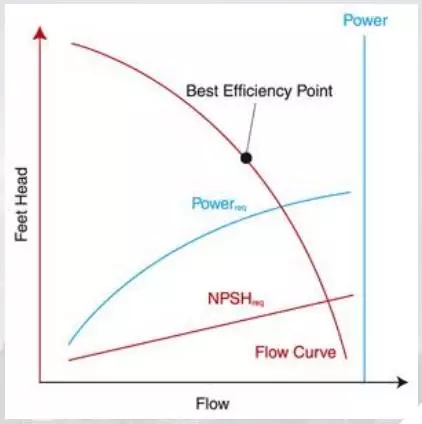

恒壓供水，在泵組的使用過程中，工作壓力維持不變！水泵的工作曲線是一條拋物線，流量和揚程成反比關系，流量大的時候揚程就會(huì )降低。流量小的時候，管網壓力增大。我們需要的是無論用水量如何變化，壓力都要不變。



最后是系統的“穩”

（1）穩定的備戰狀態：系統隨時處于備戰狀態

（2）穩定滅火過程：環境影響因素減至最低

（3）穩定的系統關閉：完成滅火過程后系統穩定，不會(huì )失控無法停止或損壞設備



數字定壓柴油機消防泵組

優點：

控制柜、柴油機、泵、蓄電池、油箱及相關控制線高度集成、由工廠成套生產、測試，成撬安裝，減低現場安裝難度、安裝時間和安裝費用，同時保證設備的穩定性。

機組集成度高，占地面積小，可以減少土建成本/投資。

由于占地面積小，日后維護更方便簡單。集成度高，維護檢查發現問題會(huì )更容易查找和分析。



  所以機庫消防真正需要的是一個解決以上問題的解決方案和系統，而不是僅僅是設備的堆砌。
