提高搶險、減災設備啟動可靠性的解決方案

王偉 鄭全
（廣州三業科技有限公司 廣州 501220）

摘要：基于我國目前的機制（如三防設備的日常管理與緊急調用制度），不可能要滿足上述的保養要求。那么，多種因素如：電解液的添加、存放環境溫度、存放時間長短、充電質量、放電深度等都會(huì )直接影響蓄啟動電池的壽命甚至完全失效。當然抗旱設備可以因更換新電池而耽誤半天到現場。而關乎生命的城市搶險救援，則是爭分奪秒！那么如何能確保應急設備隨時能被調用而且成功排險,本文將探討一種提高搶險、減災設備啟動可靠性的解決方案。
關鍵詞：超級蓄電池 內燃機啟動 啟動可靠性 蓄電池內阻 蓄電池壽命
0 引言
  隨著政府各級別應急預案的制定與實施、應急產業應運得到高速發展。各種由內燃機拖動的應急搶險、減災設備大量供應市場。因內燃機拖動的應急搶險、減災設備具有大功率、獨立運行而不需依靠市電及可移動的優點得到廣泛的應用。但內燃機設備的可靠性一直受到質疑，其焦點均集中在其動力：發動機的啟動問題上，而啟動失敗的原因大多是由蓄電池的故障引致。蓄電池突然沒電是一個讓人猝不及防而又束手無策的問題。相信大部分的汽車用戶都有意外拋錨的經歷。特別是長期庫存而又緊急調用的應急設備，可靠性如何保證！ 縱觀國內/外對應急用途的汽車與動力設備的啟動蓄電池均有嚴格的保養規范：要求備用設備的蓄電池長期處于浮充狀態，并須經常檢查蓄電池的容量與內阻。但基于我國目前的機制（如三防設備的日常管理與緊急調用制度），不可能要滿足上述的保養要求。那么，多種因素如：電解液的添加、存放環境溫度、存放時間長短、充電質量、放電深度等都會(huì )直接影響蓄啟動電池的壽命甚至完全失效。當然抗旱設備可以因更換新電池而耽誤半天到現場。而關乎生命的城市搶險救援，則是爭分奪秒！那么如何能確保應急設備隨時能被調用而且成功排險,本文將探討一種提高搶險、減災設備啟動可靠性的解決方案。

1 首先讓我們分析啟動型鉛酸蓄電池的常見故障現象及正確理解故障的因果：
  1.1 一組合理配置與保養良好的啟動型鉛酸蓄電池大多可以有擁有兩到叁年或幾百到千次的啟動壽命。但一般的用戶，特別是應急設備的用戶，卻很難預測蓄電池壽命的終結，一般都是出問題后才去處理，從而導致事故的發生；
  1.2 蓄電池最怕低溫，低溫環境下蓄電池的化學反應相對緩慢而導致容量比常溫時要低。而且發動機在低溫的情況下潤滑油的黏度增加、啟動時機械部件的摩擦力增加、點火能力下降等導致需求更大的啟動扭矩及連續啟動的時間，所以常溫下正常的啟動系統在氣溫突然下降后可能無法運行。
  1.3 在沒有充電保養的高溫環境存放蓄電池則是致命的。當蓄電池不完全充電時，硫酸鹽化作用就會(huì )發生。當環境溫度 38°C 以上時，蓄電池內部放電則增加。溫度增加導致了內部放電的增加，當然就進一步加速硫酸鹽化。在一個全新的蓄電池完全充電后，在 40°C 狀態下，放置30天（每天24小時）后，很可能它不能起動發動機了并發生不可逆轉的損壞。而我們的應急設備經常一放就可能超過半年。
  1.4 以上的現象用戶多關注的是蓄電池的端電壓與容量。而實際上對啟動型蓄電池的輸出啟動能力影響最大的是蓄電池的內阻。下面我們分析蓄電池內阻對發動機啟動的影響及內阻變化的原因：
  1.4.1 首先要明確，蓄電池最容易檢測的端電壓（電動勢）不能代表蓄電池的容量。而且應急備用設備多采用免維護的閥控式密封蓄電池，用戶不能再采用傳統的用于檢測開口鉛酸蓄電池的電池液濃度檢測儀來檢測閥控式密封蓄電池電池液的比重，并推算電池的容量。其實蓄電池狀態的重要標志之一是它的內阻：無論是蓄電池即將失效、容量大小或不足、還是充/放電不當，都能從它的內阻變化中體現出來。例如一組全新，已經飽和充電的12V/100Ah鉛酸蓄電池，在常溫25℃的環境下其內阻約為4毫歐(兩個串聯為24V時內阻約為8毫歐)。常溫下它可以非常順利地啟動配備9kW/24V啟動電機，排量為23L，功率約為1000Ph的發動機。而當該蓄電池的內阻增大到15毫歐（兩個12V串聯為30毫歐）時啟動一臺配置24V/7.5kW啟動電機，12L排量，功率約為500Ph的發動機，蓄電池的端電壓將會(huì )下降低于16V（7500W/24V=312A 312A*0.03Ω=9.36V），從而造成啟動困難。
  1.4.2 蓄電池的內阻增大，大多是保養不良或超過使用壽命造成。但較低的環境溫度會(huì )直接導致普通質量良好的鉛酸電池的內阻大大增加。還是上述新的100%容量的12V/100Ah鉛酸蓄電池常溫下的內阻約為4毫歐，電池的短路電流可接近3000A；當在低溫環境-20℃時其內阻會(huì )增加2~4倍，且容量只剩下50%；氣溫下降到-40℃時，其容量只剩下20%，但內阻卻增加達4~6倍。以致同樣規格的電池，在低溫環境需多并聯幾組以降低內阻才能啟動機組。
  1.4.3 按國標，啟動用蓄電池的使用壽命以容量能恢復到80%計算，那么此時蓄電池在常溫25℃的環境下其內阻為100%容量時的3倍以上。也就是說：80%容量的蓄電池已經不能順利啟動原合理配置的發動機。
  1.4.4 其實，如果忽略?xún)茸?，剩?0%的容量仍夠啟動發動機。問題是內阻徒然增大使電池自身的損耗劇增，導致輸出電壓過低而負載能力下降。
  1.5 綜合以上的分析：只要能減少電源的內阻，則可讓將要報廢或低溫環境下而內阻增加的蓄電池繼續使用。

2 蓄電池的類型
  2.1 鉛酸蓄電池是依據其主要用途來確定，如：起動用（型）、固定用（型）等，其中固定用也稱之為深循環用的（如太陽能、IT和電信等）。起動蓄電池的設計是根據瞬時爆發來快速轉換成能量（如起動發動機），為增強化學反應能力，結構有較多而薄的極板，內阻較低但不能深放電；深循環蓄電池輸出能量相對緩慢然而能長期提供能量。它能夠進行許多次深循環放電，但內阻相對較高而不宜作為啟動電源。
  2.2 另外深循環蓄電池有兩種結構：富液與膠體。
膠體蓄電池能很好的儲存且不會(huì )像富液電池一樣極易生成硫酸鹽。大多數的膠體蓄電池能比富液電池提高兩倍以上的壽命，而且高/低溫的環境適應性很強，自放電小而適合長期儲存，并且更能深度循環充放電，其特性非常適合長期備庫的應急機組使用。但深循環膠體蓄電池的內阻較大，一般不具備較好的大電流放電特性，因而必須降低其內阻才能與啟動回路匹配。

3 解決方案：一種名稱超級蓄電池的儲能啟動電源能有效地解決了上述問題。
  3.1 超級蓄電池是以超級電容與快速充電器組成的大容量的儲能器件，其內阻特別小，而且內阻與容量幾乎不受溫度影響。另外由于電容器的內阻較低，所以充電特別快，放電電流大，特別適用于大電流放電的啟動回路使用，但其缺點是儲能后不能長時間保存。
  3.2 例如：產品SY-CDX-1000-24V 型的超級蓄電池，內阻是6~8毫歐，額定放電電流1000A，啟動最大放電電流大于2000A，充/放使用壽命達10萬次以上，儲能后能輕松地啟動30L 1600Ph的柴油機。
  3.3 具體實施
  3.3.1 采用超級蓄電池與膠體深循環蓄電池的并聯組合使用。較高內阻的蓄電池預給超級蓄電池充電，將存放已久（半年~1年）只剩20%容量的深循環蓄電池的電能轉移到儲能設備：超級蓄電池上，見下原理圖（1），然后對啟動回路實施短時放電操作，低內阻的超級蓄電池電源回路特別有利于瞬時大扭矩的啟動供電輸出。當然在常溫下，對于容量下降到不小于10%的蓄電池，經轉移電能后仍能啟動設備運行。
  3.3.2 平時設備在庫存期間可將超級蓄電池與膠體深循環蓄電池通過開關K分離；設備工作前將開關K合上，超級蓄電池與膠體深循環蓄電池并聯運行。由于超級蓄電池的內阻小而穩定，所以啟動放電的任務大部分由超級蓄電池承擔?？梢赃@么說：超級蓄電池可大大延長蓄電池的使用壽命。而關鍵的是：解決方案既能滿足搶險設備的長期庫存，更能有效防止救災過程蓄電池意外失敗的事故發生。
  3.3.3 超級蓄電池本身自帶市電充電系統，設備在長期庫存期間可以利用其恒壓充電功能對蓄電池進行浮充保養；當搶險救災的過程中意外遇到蓄電池完全虧電，則可利用充電系統恒流快充的特點，采用220V的市電，用幾分鐘的時間將超級蓄電池充滿，救災設備馬上就能投入運行。

4 結 語
  小康與現代化進程中我們提出了民生與生命保障。而搶險/減災設備的可靠性關乎人民生命與財產的安全。特別是隨著以?xún)热紮C拖動的各類搶險與救援車輛的大量推廣應用，發動機啟動運行的可靠性問題應該引起相關規范標準制定者、產品設計方、設備制造商、設備使用維護保養等各個部門的重視。我們目睹不少失敗的過案，最后通過多年的實踐與理論分析得出上述的解決方案。該方案是目前移動搶險/減災設備的新產品設計、舊設備改造最簡單而有效提高啟動可靠性的方法

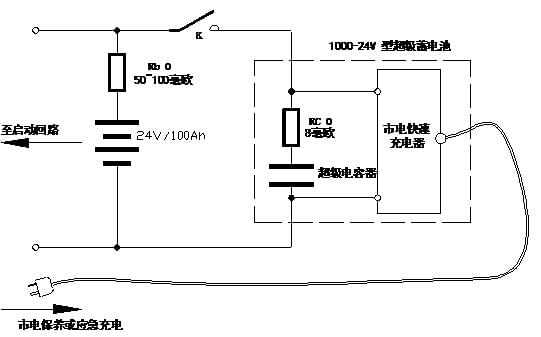

圖（1）工作原理圖
