今天我們要拋開“傳統”，大家來談?wù)剟?chuàng )新！新鮮的事物總是能夠吸引著人們的眼球，那新鮮的泵型是不是也會(huì )讓大家駐足呢？


　我們平時所用的泵基本上都是根據一個需求工況點來進行設計的，但是有的時候我們需要經常在兩個工況進行運行時那怎么辦呢？按照哪個工況進行設計呢？該怎么選擇呢？腫么辦腫么辦？好憂愁的說~~~~

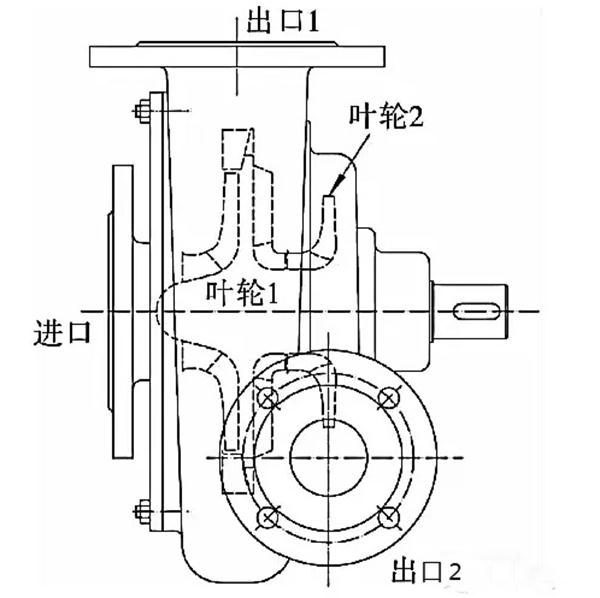

  別急別急，今天就為大家介紹一種解決這種問題的方法，一種新型的水力結構形式誕生啦！它遵循著泵的基本方程，擁有著原有結構的基本特征，但是與眾不同的是它卻有著兩個葉輪和兩個“出口”，首先讓“新生兒”亮個相。

　這個“新生兒”在結構上進行了改變，將兩個葉輪進行串聯，同時設計了兩個出口。該泵的工作原理是：在泵的2個出口法蘭下游配備閥門，當出口1開啟、出口2關閉時，葉輪1工作，葉輪2在關死點工作；當出口1關閉、出口2開啟時，2個葉輪串聯同時工作，二者流量相同，泵的揚程為兩個葉輪揚程疊加。
　由于結構的不同，因而在設計方法中也有需要特別注意的地方，對于葉輪1、葉輪2、兩級葉輪之間的導葉以及葉輪2 下游的蝸殼根據模型換算進行設計，但是對于出口1所對應的蝸殼沒有相應的模型，由于該蝸殼在導葉的下游，也不能用速度系數法進行設計，因而這里應用面積比法設計該蝸殼，最終得到了整體泵的結構參數。
  之后通過CFD的模擬進行驗證發現，這種結構真的能夠滿足兩種工況運行且不出現效率、揚程大幅下降的結果，雖然最大效率點出現偏移，但是仍舊很好的滿足了性能要求，因而“新生兒”誕生具有很大意義咯！
  看到這個突破常規的設計，大家是不是都有了新的觸發呢？有時候一個小小的創(chuàng )新就會(huì )讓我們得到一個意想不到的結果呦~
