一、柴油機泵組設備的組成簡述

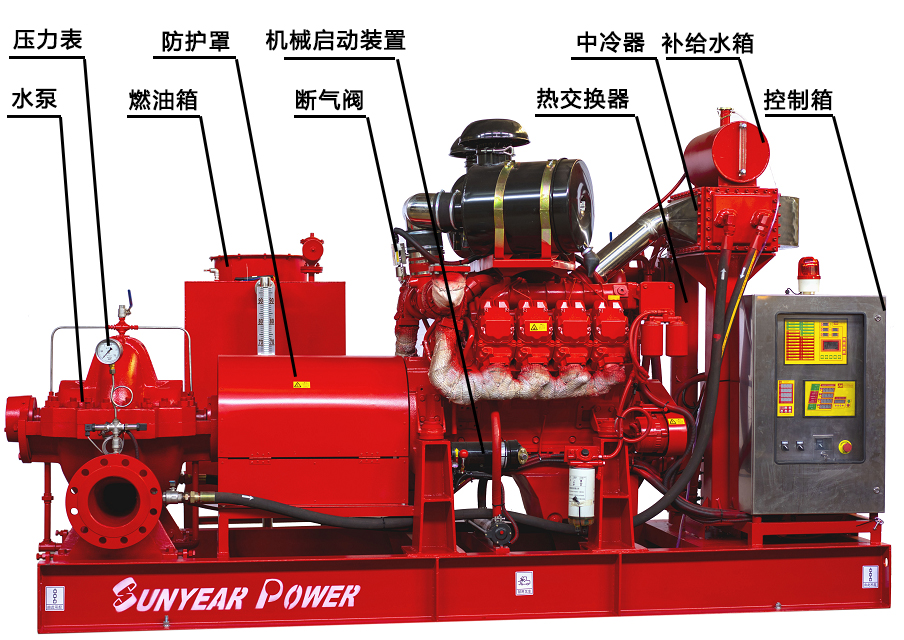

  柴油機泵組的設計是一臺整體撬裝設備，其中燃油箱有分體式和內置機座油箱供選擇。下圖中標示的是主要的部件，這是一臺標準柴油機消防泵機組的構造圖。然而根據不同型號主體構造亦可能會(huì )有相應的改變?？蛻?hù)訂購的設備其構造圖以隨機發給的外形圖為準。

  每臺設備都有一個銘牌，銘牌在設備的機架上。銘牌上資料用于鑒別本設備的基本屬性。這些資料應包括型號及唯一的出廠編號， 這些資料還會(huì )重復在隨手冊附送的技術數據表內。型號及序列號均是獨一無二不會(huì )重復的，當需要購買備件及保修服務時須提供這些信息。

二、柴油機

  柴油機是設備的動力之源，是特為柴油機水泵的匹配設計制造的，性能安全可靠。柴油機屬于消防專用發動機。配套包括筒形空氣濾清器，部分柴油機型號裝有之渦輪增壓器、空氣中冷器，調速控制有恒速型、數字恒速型、數字定壓型等。

三、直流電源

  柴油機工作電源是24V負極接地的直流電源。該系統包括起動電機、蓄電池和電池架、交流發電充電機、市電充電器、手磁一體直流接觸器等。

四、冷卻系統

  柴油機冷卻系統包括熱交換器（部分發動機配風扇水箱或空氣冷卻器）、空氣中間冷卻器（部分發動機）。

五、燃料箱及底架

  柴油機和水泵都安裝在一個鋼底架上，除了那些最大型的機組，一般情況下底架上包括有一個可盛有全負荷開機4小時以上的燃料箱。如無燃料箱在底架上，則必須提供一個外置獨立的燃料箱（燃料箱的容積必須足夠大，因為燃油箱還有一個重要的作用：對高溫的回油進行冷卻）。

六、減震器(若需要時提供)

  機組減震器，這是專為減少柴油機泵機組在啟動或停機前的大幅度震動傳達至基礎而設的，這些減震器安裝在底架上。

七、消音器及排氣系統

  排氣消音器隨機附上（由客戶自行安裝），這消音器及排氣系統能減低噪音并能直接把廢氣排出戶外。

八、控制箱

  控制箱撬裝在設備上，控制箱是智能控制裝置，對設備進行在線控制與巡檢。
