減壓穩壓閥(又名減壓閥),減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內的閥門。

減壓/穩壓閥的工作原理

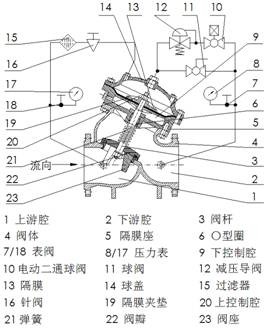

如圖所示，水流進入主閥上游腔(1)，通過外接管道經過濾器(15)和過針閥(16)進入上控制腔(20)；上控制腔(20)的水通過減壓導閥(12)和常開電動兩通球閥(10)接至下游腔(2)。 減壓/穩壓工況   當下游腔(2)的壓力高于減壓導閥(12)設定的壓力時，減壓導閥(12)的開度減少，上控制腔(20)的水流量減少，主閥隔膜(13)的壓力增大，主閥隔膜(13)下移，從而聯動閥瓣(22)下移而開度減少，使下游腔(2)的壓力減少，從而穩定下游腔(2)的壓力。   當系統出現靜壓工況，下游腔(2)的壓力不斷上升，主閥隔膜(13)不斷下移，從而聯動閥瓣(22)直至完全關閉為止。   當下游腔(2)的壓力低于減壓導閥(12)設定的壓力時，減壓導閥(12)的開度增加，控制室(20)的水流量增加，主閥隔膜(13)的壓力減少，主閥隔膜(20)上移，從而聯動閥瓣(22)上移而開度增加，使下游腔(2)的壓力增加，從而穩定下游腔(2)的壓力。

緊急關閉工況

  當系統需要緊急切斷該閥門所控制的給水管路時，遙控電動兩通球閥(10)通電而關閉，上控制腔(20)流入下游腔(2)的水迅速切斷，主閥隔膜(20)迅速下移，閥瓣(22)迅速關閉。

減壓/穩壓閥的應用
  當需要從一個給水源中獲得多個不同壓力分區時，可應用多個減壓/穩壓閥對相應的分區進行壓力控制。減壓/穩壓閥既可以減動壓，又可以減靜壓。減壓/穩壓閥需要時可進行緊急關閉管路操作。也可以將若干臺減壓/穩壓閥做串聯安裝，從而獲得大幅度的減壓效果。
   減壓/穩壓閥的前后必須設計安裝閘閥，以方便檢修操作。減壓/穩壓閥的下游必須設計安裝電動泄壓/安全閥，以穩定該區域的工作壓力。

 （1）命名規則

例：HYZ42X-2-16——公稱壓力為1.6MPa、法蘭連接、彈簧膜片式結構、銅與橡膠組合密封帶中腔的恒揚程/止回閥。
例：HDA42X-1-25——公稱壓力為2.5MPa、法蘭連接、彈簧膜片式結構、銅與橡膠組合密封的不帶中腔的電動泄壓/安全閥。
 例：JYD42T-2-16——公稱壓力為1.6MPa、法蘭連接、彈簧膜片式結構、不銹鋼與橡膠組合密封的帶中腔減壓/穩壓閥。



（4）沒中腔閥門選型表

（5）帶中腔閥門選型表
